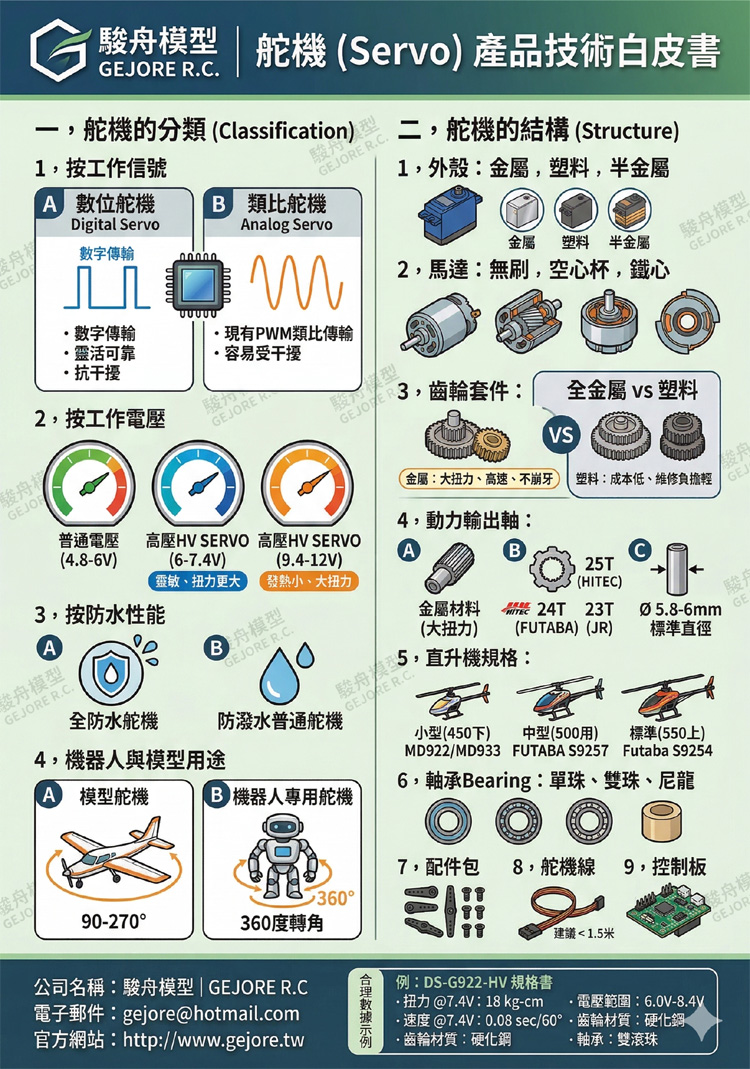

舵機的基礎知識
一,舵機的分類
1,按照舵機的工作信號來分類:
航模舵機有數位(數碼)舵機Digital Servo,類比(模擬)舵機Analog Servo。
(1)數位舵機是數字傳輸(數字舵機Digital Servo),靈活方便、可靠、兼容性好,抗干擾能力強,可方便實現雙向通信,是必然的
趨勢。
(2)類比舵機是現有的PWM類比傳輸(類比舵機Analog Servo),即脈寬的變化直接代表控制矢量,容易受干擾。
2,按照舵機的工作電壓來分類:
普通電壓舵機(4.8-6V)
高壓舵機HV SERVO(6-7.4V)
高壓舵機HV SERVO(9.4-12V)
高壓舵機是工作電壓高在6-7.4V;9.4-12V(以後高壓舵機的工作電壓應該還會更高的),高壓舵機的優點就是發熱小,反應更靈敏,
扭力更大。
3, 按照是否防水來分類:
全防水舵機,普通舵機。 (全防水舵機的視頻) 4,機器人專用舵機與模型舵機的區別 機器人用的大部分舵機和模型舵機都是一樣
的,只是航模用舵機限制轉角,一般是90-270°,有些機器人舵機的工作角度到達360度,360度舵機一般都是用到機器人上的。
二,舵機的結構
1,外殼:外殼材料有金屬,塑料,半金屬半塑料三種。(全金屬外殼舵機,半金屬半塑料外殼舵機,塑料外殼舵機)
2,馬達: 無刷馬達,空心杯馬達,鐵心馬達。(無刷馬達舵機,空心杯馬達舵機,鐵芯馬達舵機)
3,齒輪套件:舵機的齒輪材料(Gear Material)有塑料和金屬之區分,金屬齒輪的舵機一般皆為大扭力及高速型,具有齒輪不會因負載
過大而崩牙的優點。
4,動力輸出軸:
(1),動力輸出軸材料有塑料和金屬之分,大扭力的一般都採用金屬材料。
(2),標準舵機的輸出軸的齒數有以下三種:
25T(FUTABA品牌的舵機),
24T (HITEC品牌的舵機),
23T (JR品牌的舵機)。
這個參數主要用來匹配舵臂的,因為常規舵臂的齒數也是 25T(FUTABA),24T(HITEC),23T(JR)這三種,只有舵機軸的齒數和
舵臂的齒數一樣才能使用。
超大扭力的舵機和迷你舵機的輸出軸的的齒數是 由廠家自己設計的,一般都不能與常規的舵臂匹配。
(3),舵機動力輸出軸的直徑:
標準舵機(有的模友也把標準舵機叫中型舵機)的輸出軸直徑是5.8-6mm。其它規格的舵機的輸出軸的直徑就是由各個廠家自己
設計的(超大扭力的舵機和迷你舵機的輸出軸的直徑是沒規律的,不能與常規的舵臂匹配的。)
5,軸承Bearing:
質量比較差的舵機一般沒安裝軸承,較高級的舵機會裝置滾珠軸承,使得軸轉動時能更輕快,精準。
有的舵機只有一顆滾珠軸承,有的舵機有二顆滾珠軸承,二顆的比較好。
6,配件包(舵臂和安裝螺絲)。
7,舵機線。(舵機與接收機的距離建議不要超過1.5米,不然舵機很難收到接收機的信號,容易產生信號失真)
8,控制板。
